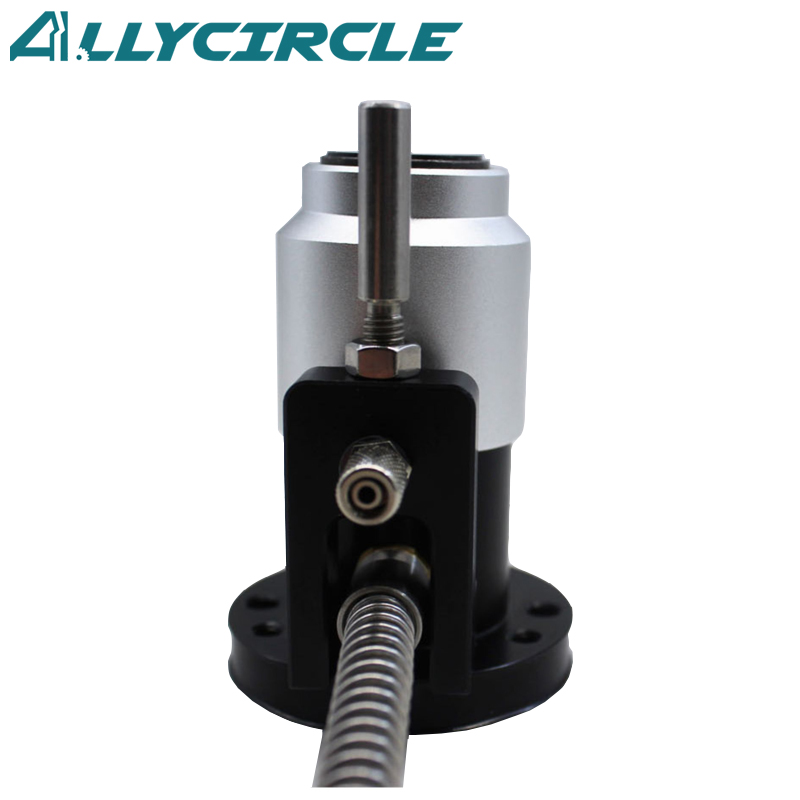

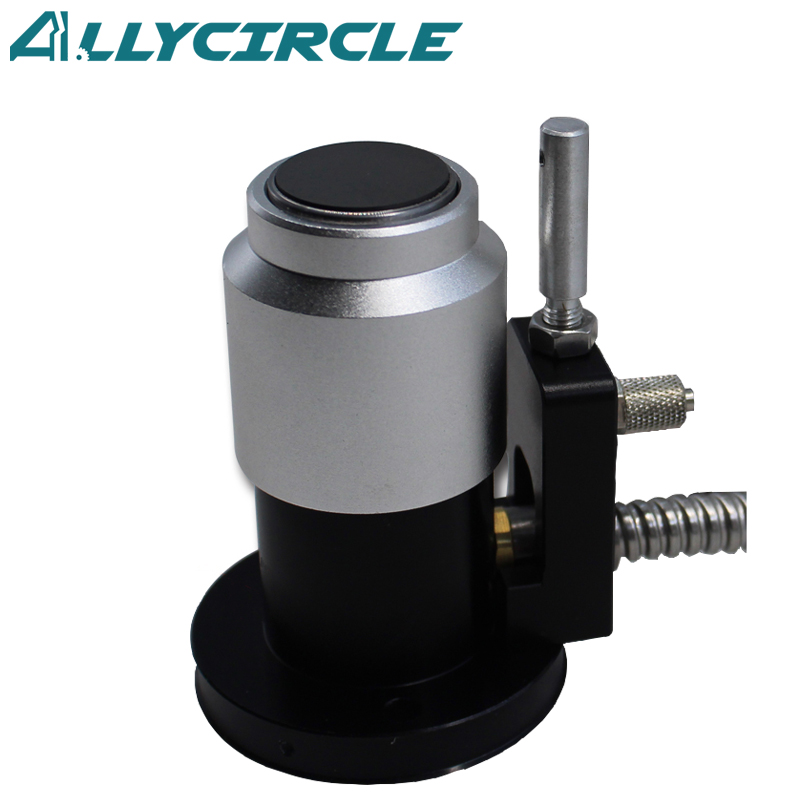

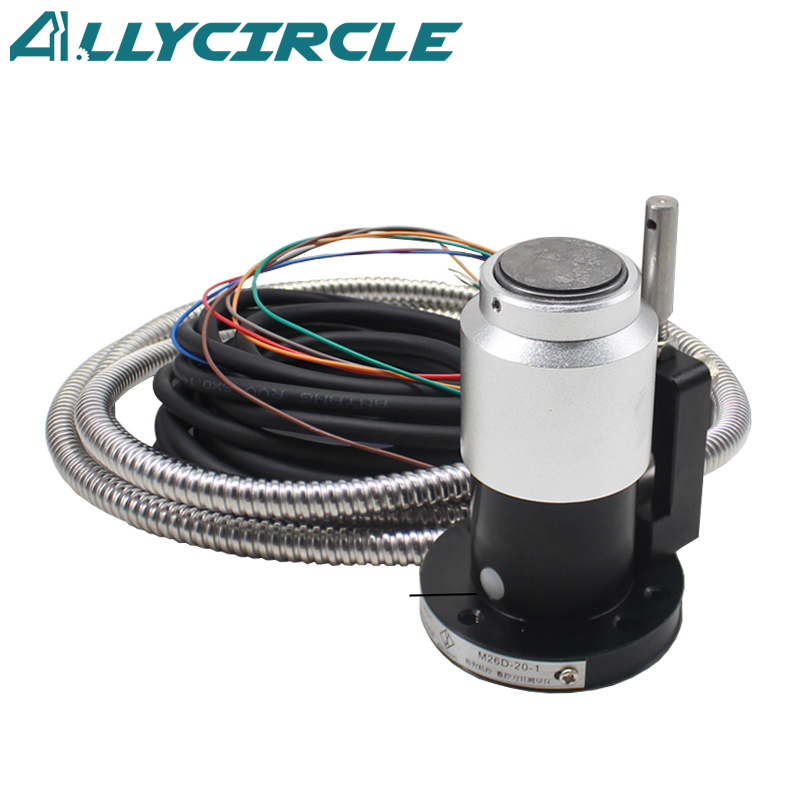

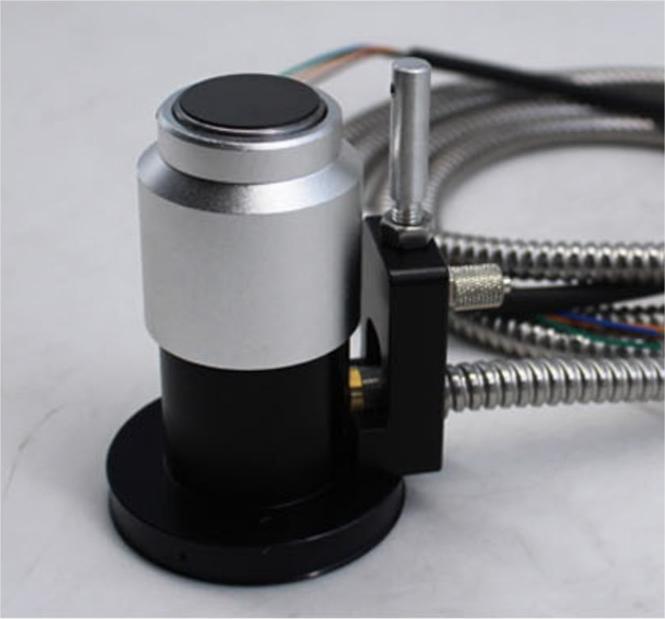

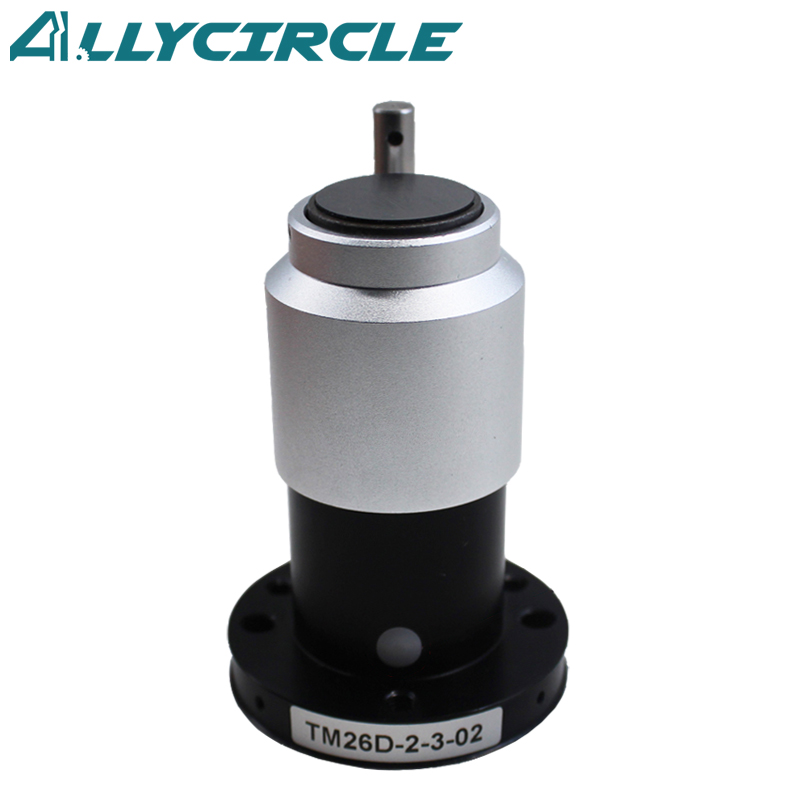

Автоматический наладчик инструмента

РАССЛЕДОВАНИЕ

КОНТАКТ

ОПИСАНИЕ ПРОДУКТА

Автоматическая установка инструмента для гравировального станка

—Высокоточная автоматическая настройка инструмента—

Супер рентабельно!

7 основных преимуществ в одном

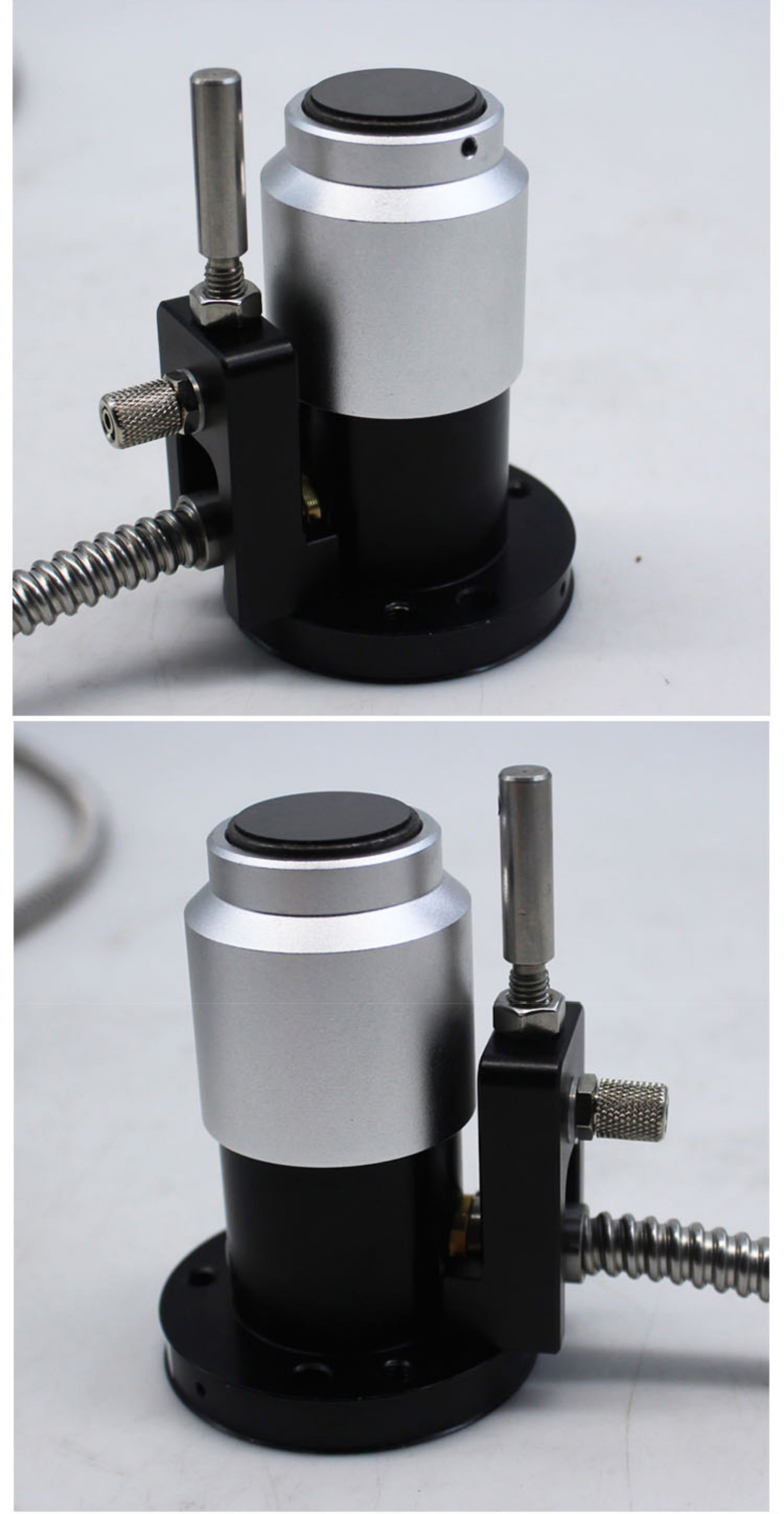

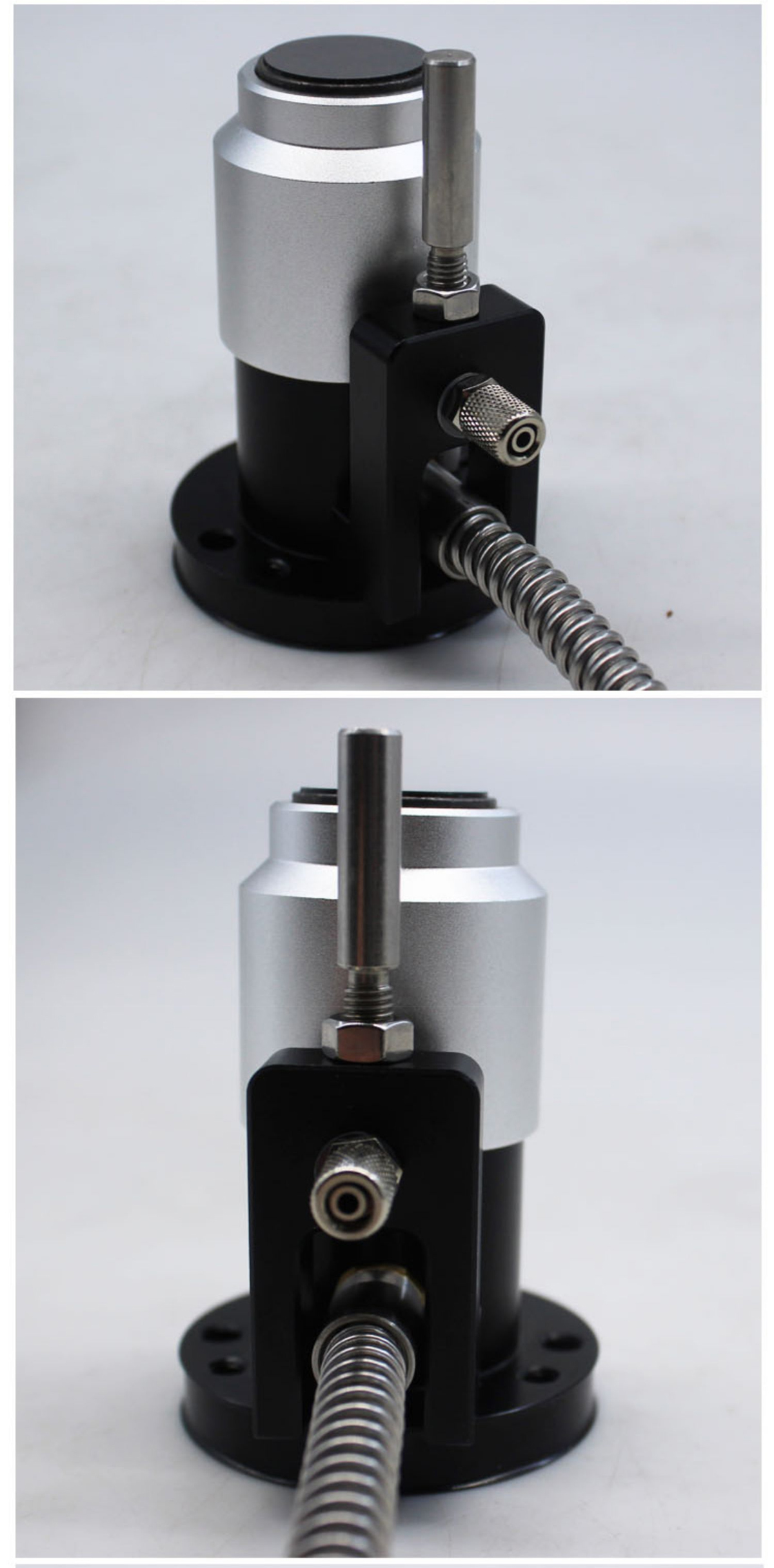

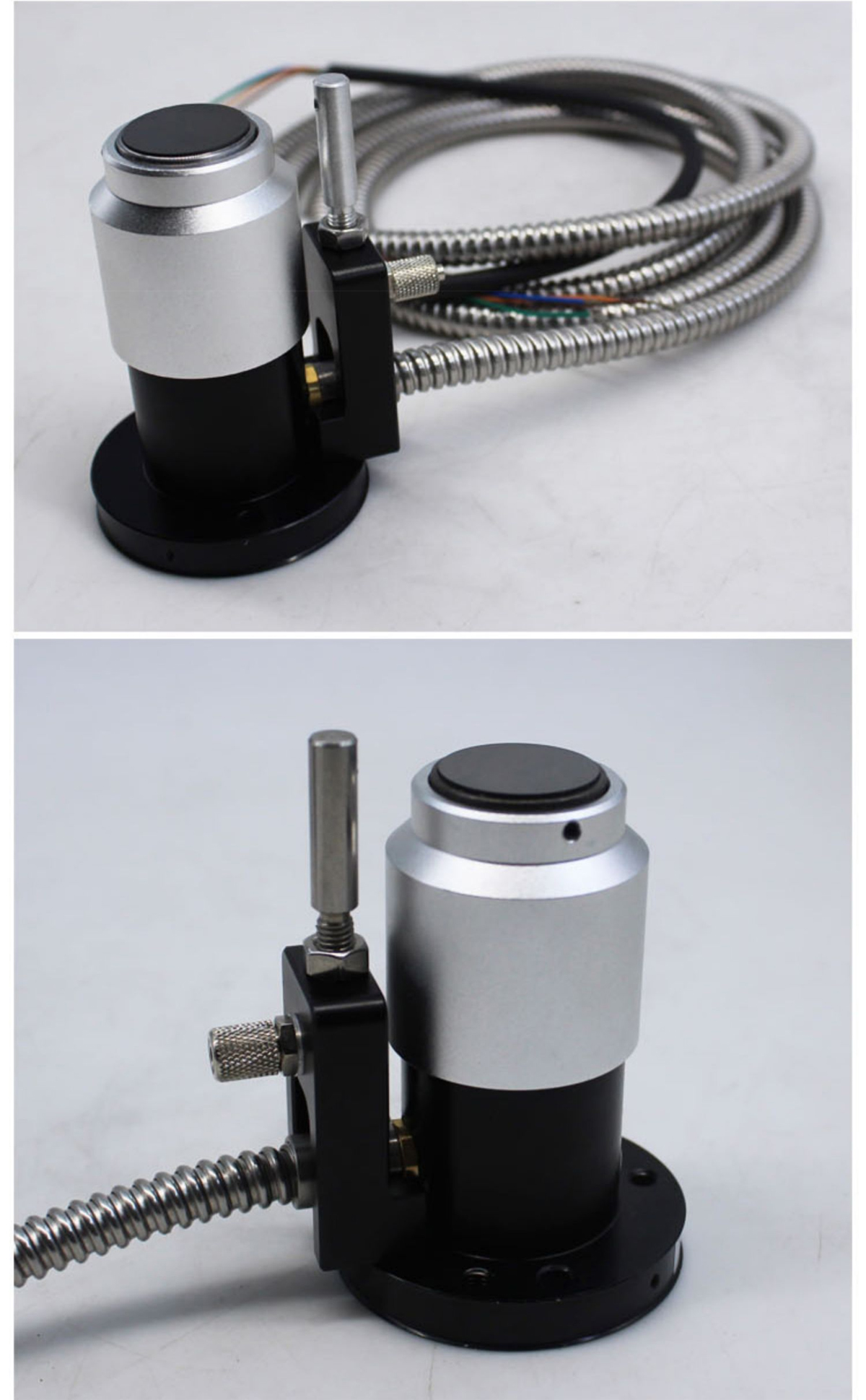

Высокоточный автоматический наладчик инструмента

* Высокая точность

* Масло и водонепроницаемость

* Простота установки

* Гарантия один год

* Молниеносная доставка

• Точность повторной настройки инструмента 0,001 мм

• Повторите настройку инструмента 3 миллиона раз.

Параметры продукта

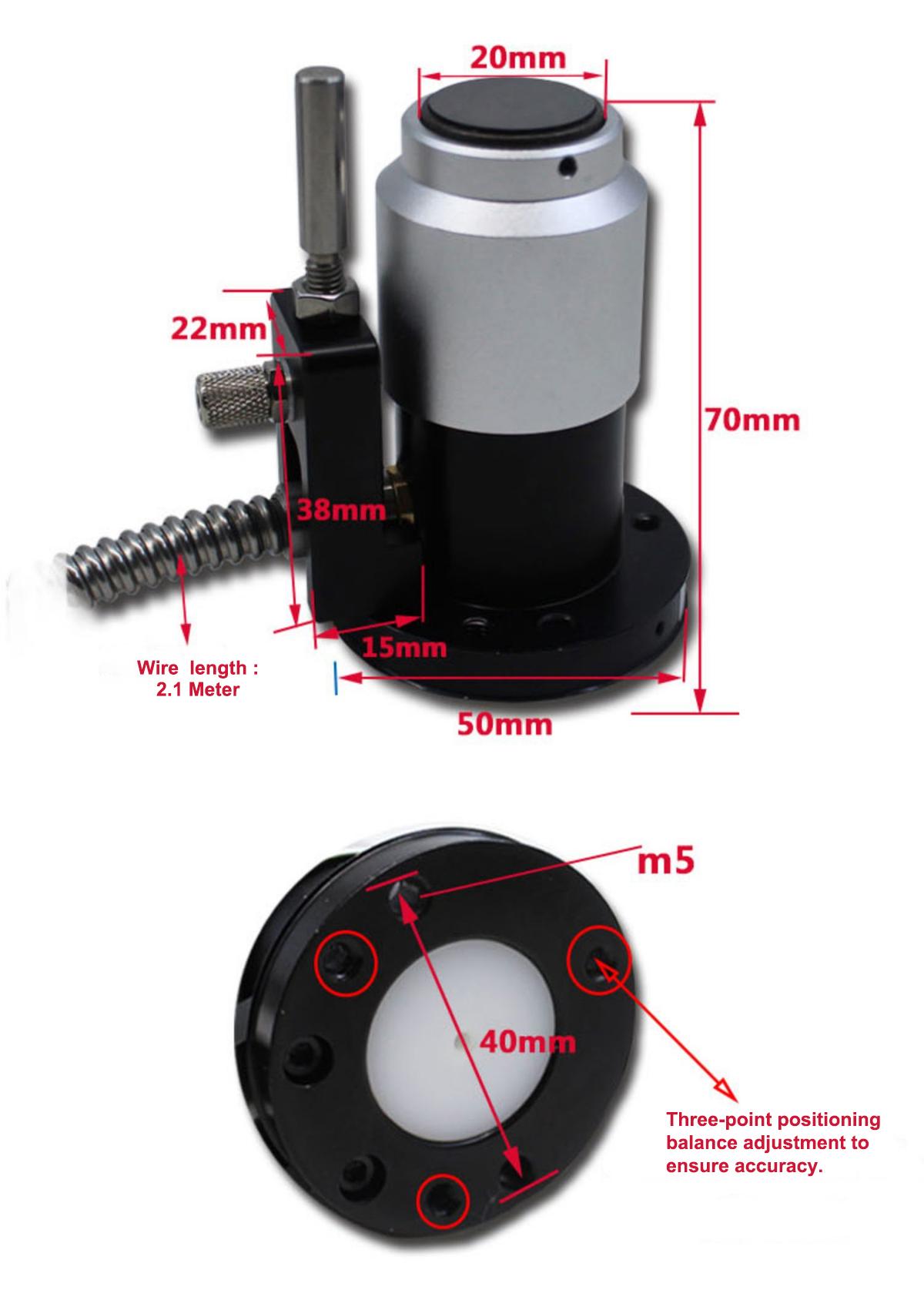

Все размеры измеряются вручную, возможна погрешность в 1-2 мм, только для справки.

Имя	Автоматический наладчик инструмента	Расстояние путешествия	5 мм
Повторяемость	0,001 мм	Материал корпуса	Шлифовка 4S
Электрошоковая жизнь	3 миллиона раз	Защитная конструкция	IP67
Материал контактной части	Твердый сплав	Контактное усилие	1,5 Н

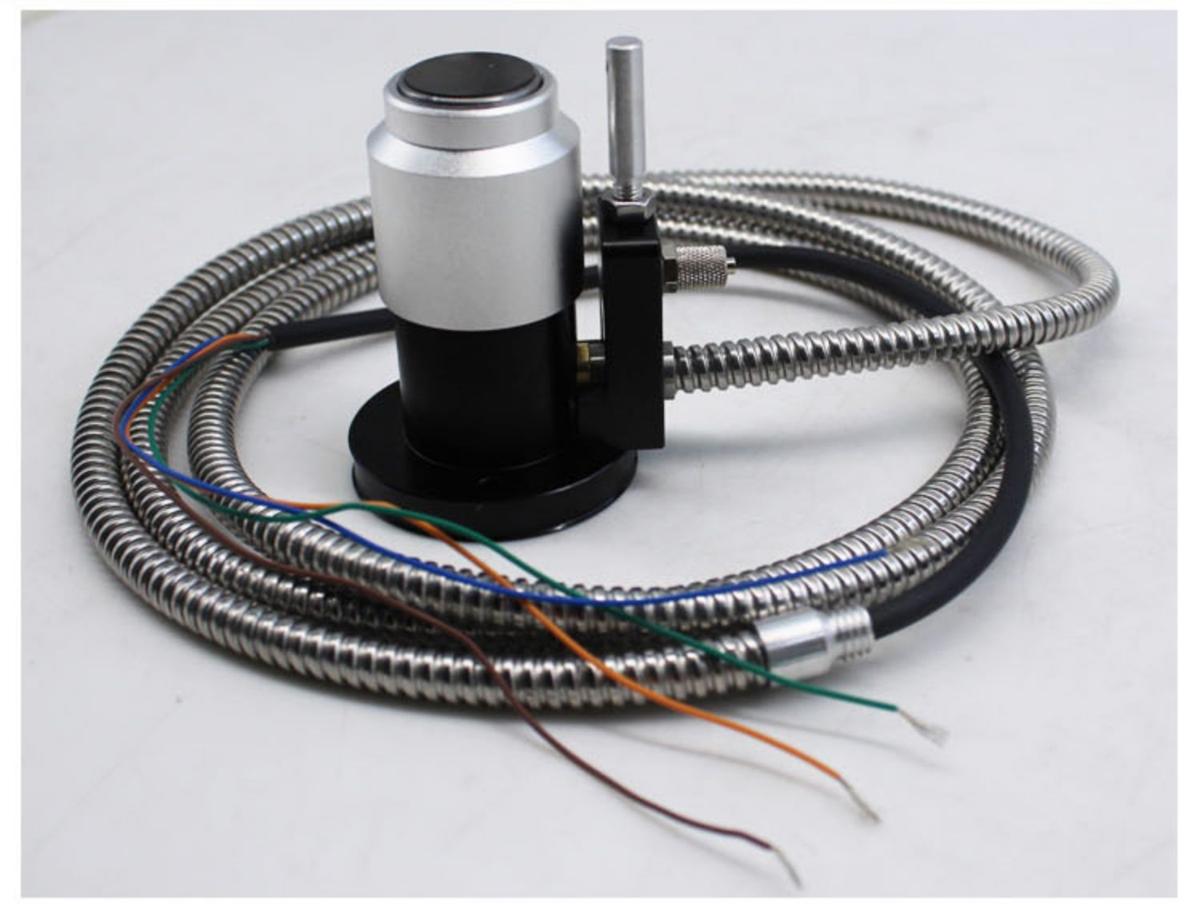

Защитный	Минимальный радиус изгиба составляет R25.	Кабель	2M маслостойкий 4 диаметр сердцевины 5
Настройка инструмента	50-200 мм/мин	Выход	NO нормально закрытый нормально открытый
Предупреждающий сигнал, когда поездка превышает	Около 2,5 мм от сигнала измерения	Напряжение и ток	24 В постоянного тока 20 мА (МАКС.) Рекомендуемое значение Резистивная нагрузка 10 мА


Нормально закрытый без светового индикатора	Нормально открытый со световым индикатором

4 основных преимущества и качественный состав

Пыленепроницаемый и водонепроницаемый Прочный

Пыленепроницаемая и водонепроницаемая конструкция с хорошей износостойкостью в условиях летающих охлаждающих/железных опилок

Нет необходимости во встроенном усилителе

Не будет никаких отклонений, вызванных колебаниями температуры/напряжения питания той части, где находится наладчик инструмента, и их можно напрямую вводить в ЧПУ/программу (PCL), поэтому эффективность затрат лучше.

Тревога Своевременное отражение

Когда время отключения превышено, сигнал тревоги будет отправлен вовремя, чтобы избежать других проблем во время работы.

Высокая точность Сильная защита от помех

Выступающий острый угол опоры непосредственно касается кончика инструмента, связанного с размером обработки, определяет его положение/размер и выводит сигнал, поэтому точность выше, чем у лазерного метода и метода включения, который косвенно вычисляет среднее значение за счет преобразования света и электричества.

Два типа

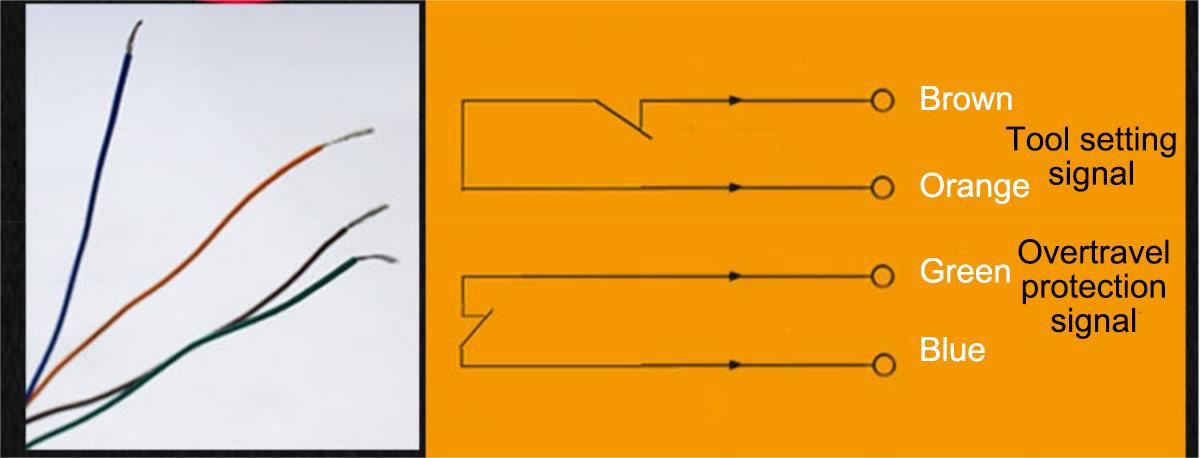

1.Нормально закрытый тип

4-х проводная схема

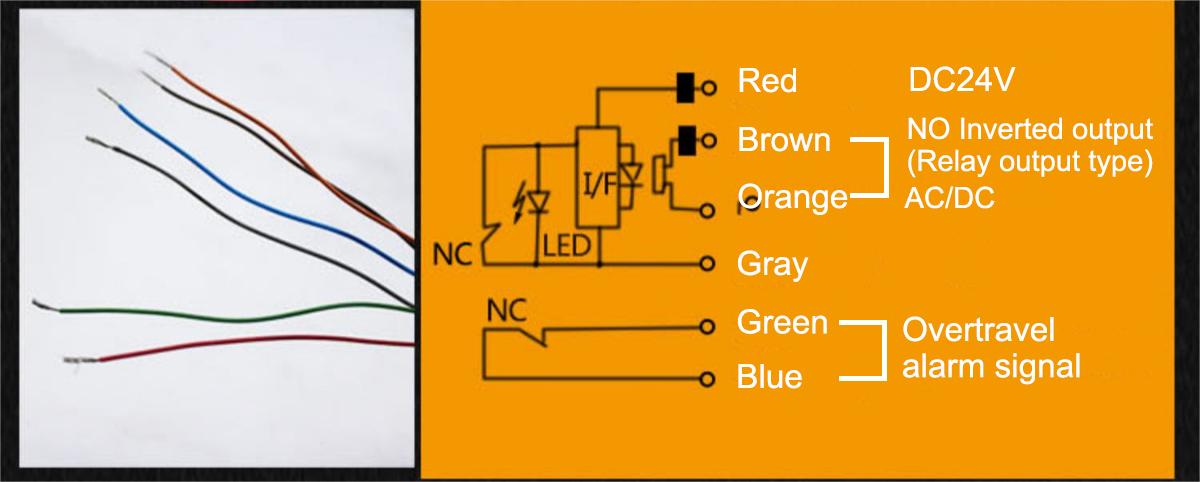

2. нормально открытые типы

схема 6 проводов

Описание продукта

1. Контакт не должен превышать ход инструмента, иначе инструмент и инструмент будут повреждены;

2. Не отпускайте сразу при прикосновении к контактной поверхности тестера инструментов, чтобы не повредить внутреннюю структуру тестера инструментов.

3. Когда инструмент и инструмент соприкасаются с концом инструмента, вертикально поднимите его от контактной поверхности, не перемещайте горизонтально, если продольное движение может повредить инструмент.

Инструкции по установке продукта

1. Попробуйте установить его на верстак, где меньше железных опилок и брызг воды; Контактная поверхность

между инструментом и счетчиком инструментов должны быть установлены вертикально, а контакт с контактной поверхностью должен быть направлен вертикально вниз, чтобы убедиться, что дно плоское, чтобы избежать большой ошибки точности.

2. Обязательно используйте в пределах номинального диапазона напряжения, контроль напряжения постоянного тока 24 В, ток ниже 20 мА, диапазон температуры окружающей среды 0 ~ 80 ° C.

3. Диаметр инструмента должен контролироваться ниже 20 мм, скорость инструмента должна контролироваться на уровне 50-200 мм/мин, а центр инструмента должен находиться в центре поверхности инструмента.

4. обязательно отключите питание перед установкой, после завершения подключения тестер инструмента будет помещен в другое место держателя инструмента, проверьте, нормальный ли сигнал инструмента, а затем зафиксируйте правильное положение.
